Multical BACnet MS/TP, inputs

Kamstrup Multical-målere (som 403, 603 og 803) som bruker BACnet MS/TP-modulen (ofte type HC-003-66), er utstyrt med to fysiske puls-innganger i tillegg til selve BACnet-kommunikasjonsporten.

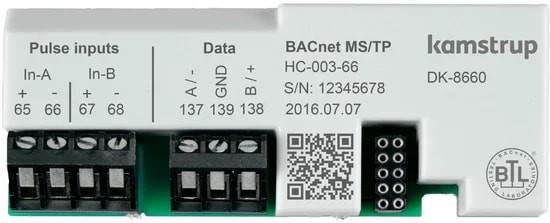

Kamstrup MULTICAL BACnet MS/TP-moduler har to ekstra pulsinnganger (In-A og In-B). Disse inngangene er fysisk plassert på selve BACnet-modulen og er utformet for å samle inn og akkumulere pulsdata fra eksterne tredjepartsmålere, for eksempel sekundære vann- eller strømmålere. De akkumulerte verdiene og dataloggingen for disse pulsinngangene behandles direkte av MULTICAL-måleren og kan deretter overføres over BACnet MS/TP-nettverket.

Viktige detaljer

• Formål: Lar deg integrere flere målere i BACnet-systemet ditt gjennom en enkelt kommunikasjonsmodul.
• Fysisk tilkobling: Inngangene er separate terminaler på BACnet-modulen.
• Datatilgjengelighet: Fordi måleren utfører akkumuleringen, vises disse pulsene som lesbare objekter i BACnet-objektlisten, akkurat som de primære målerdataene.
• Kompatibilitet: Disse modulene er vanligvis kompatible med forskjellige MULTICAL-modeller (f.eks. 403, 603, 803).
  Verifiser alltid det spesifikke moduldatabladet mot målerens modellnummer for å sikre kompatibilitet.
